LSY
PK
8428399000

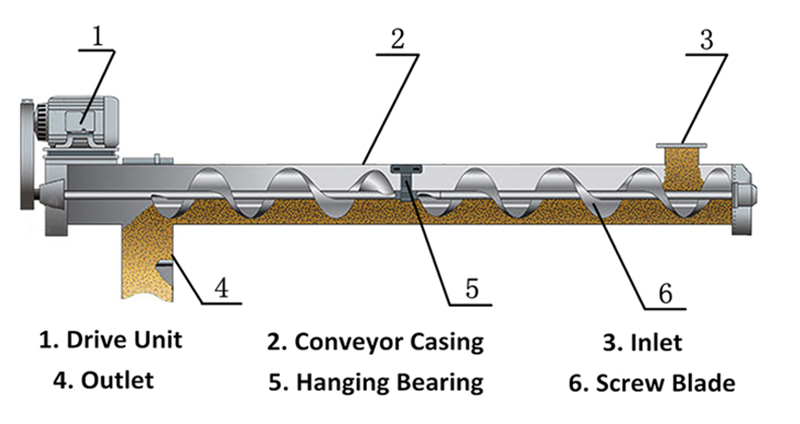

يستخدم الناقل اللولبي للأسمنت شفرة لولبية حلزونية دوارة يتم تشغيلها بواسطة المحرك.
عندما تدور الشفرة اللولبية، سيتم احتجاز المواد داخل الرحلات ونقلها للأمام بسبب الجاذبية والاحتكاك بين المواد وجدار الغلاف، وبالتالي يتم تشكيل تدفق المواد.

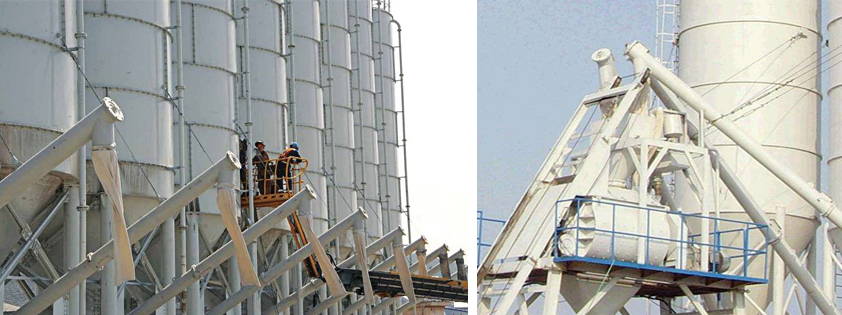

قطر المسمار 200 وحدة تغذية لولبية للأسمنت يستخدم المسمار الدوار لنقل المواد على طول السكن الثابت لنقل العمل.يحدد اتجاه العمود الدوار للناقل اللولبي اتجاه نقل المادة.لقد تم استخدام الناقل اللولبي على نطاق واسع في مختلف قطاعات الاقتصاد الوطني، مثل مواد البناء والمعادن والصناعات الكيماوية والكهرباء والفحم والآلات والصناعات الخفيفة والصناعات الغذائية والصناعات الغذائية، وهو مناسب لنقل المواد المسحوقة والحبيبية والصغيرة، مثل مثل الأسمنت والفحم المسحوق والحبوب والأسمدة والرماد والرمل وفحم الكوك وما إلى ذلك.إنها غير مناسبة لنقل المواد التي من السهل أن تتدهور أو تكون لزجة أو سهلة التكتل.
المواد المراد معالجتها: _____
الكثافة الظاهرية: _____ طن/م3
حجم المادة: ____ مم
قدرة المناولة :______طن/ساعة
المسافة المركزية من المدخل إلى المخرج: ______ م
زاوية التثبيت: ________°
مصدر طاقة العمل: _____ فولت ______ هرتز
ناقل لولبي للاسمنت | |||||||
نموذج | LSY100 | LSY120 | LSY140 | LSY160 | LSY200 | LSY250 | LSY300 |
ضياء المسمار.مم | 90 | 115 | 135 | 163 | 185 | 237 | 285 |
سرعة دوران المسمار ص / دقيقة | 300 | 300 | 300 | 308 | 260 | 200 | 170 |
ضياء الإسكان.مم | 108 | 133 | 159 | 194 | 219 | 273 | 325 |
الأعلى.القدرة طن/ساعة | 7 | 10 | 15 | 25 | 40 | 60 | 90 |
الأعلى.الطول م | 8 | 10 | 12 | 15 | 18 | 25 | 25 |
زاوية الميل | 0 درجة ~ 60 درجة | 0 درجة ~ 60 درجة | 0 درجة ~ 60 درجة | 0 درجة ~ 60 درجة | 0 درجة ~ 60 درجة | 0 درجة ~ 60 درجة | 0 درجة ~ 60 درجة |
الطاقة L ≥7 م | 1.1 كيلو واط | 2.2 كيلو واط | 3 كيلو واط | 5.5 كيلو واط | 7.5 كيلو واط | 11 كيلو واط | 18.5 كيلو واط |
الطاقة L> 7 م | 2.2 كيلو واط | 3 كيلو واط | 4 كيلو واط | 7.5 كيلو واط | 11 كيلو واط | 15 كيلو واط | 22 كيلو واط |
ملاحظة: جميع المعلمات هي للإشارة فقط، يمكننا تصميم وتصنيع وفقا لمتطلباتك.
1. نقل القدرة
تعد قدرة النقل عاملاً مهمًا لحساب القدرة الإنتاجية لتصميم الناقل اللولبي.يتم تقديمه بشكل عام وفقًا لمتطلبات الإنتاج، ولكنه يرتبط ارتباطًا وثيقًا بمعلمات أخرى أيضًا.
2. سرعة رمح المسمار
سرعة دوران العمود اللولبي لها تأثير أكبر على قدرة النقل.بشكل عام، يتم تسريع سرعة العمود اللولبي، وتحسين القدرة الإنتاجية للناقل، وتكون السرعة صغيرة جدًا، بحيث يتم تقليل الناقل.
3. قطر شفرة المسمار
يعد قطر الشفرة الحلزونية معلمة مهمة لتصميم الناقل اللولبي، والذي يرتبط بشكل مباشر بإنتاج وحجم هيكل الناقل.
4. درجة المسمار
لا تحدد خطوة اللولب زاوية ارتفاع الحلزون فحسب، بل تحدد أيضًا السطح المنزلق للمادة تحت معامل تعبئة معين.
5. زاوية الميل
تؤثر زاوية ميل الناقل اللولبي على الإنتاجية واستهلاك الطاقة للناقل اللولبي.وينعكس بشكل عام في شكل معامل التأثير.
