جدول مقارنة حجم شبكة الغربلة الاهتزازية وحجم المسام

يعد تحديد العلاقة الدقيقة بين حجم شبكة الشاشة الاهتزازية وحجم المسام المقابل لها أمرًا أساسيًا لتحسين فصل الجسيمات الصناعية، حيث أن عدد الشبكات يملي بشكل مباشر أبعاد الفتحة المادية ونسبة المساحة المفتوحة المطلوبة لإنتاجية الشاشة الاهتزازية الفعالة.

في لمحة

جدول مقارنة حجم شبكة الغربلة الاهتزازية وحجم المسام

يعتمد الارتباط الهيكلي بين عدد الشبكات وحجم المسام الفعلي للشاشة الاهتزازية بشكل كبير على قطر السلك المستخدم أثناء عملية النسيج، مما يعني أن الشاشتين اللتين تحتويان على عدد شبكي متطابق يمكن أن تمتلكا أحجام مسام مختلفة إلى حد كبير وقدرات تحميل هيكلية اعتمادًا على مواصفات الأسلاك الخاصة بهما.

لتحقيق تصنيف دقيق للمواد، يجب على المهندسين الصناعيين تحليل كيفية تأثير الخصائص الفيزيائية للغربلة الاهتزازية على عملية الفصل. يشير المصطلح "شبكة" إلى عدد الفتحات لكل بوصة خطية من سطح الشاشة. ومع ذلك، نظرًا لأن السلك نفسه يشغل مساحة مادية، يتم تحديد حجم المسام (أو الفتحة الواضحة) عن طريق طرح العرض الإجمالي للأسلاك داخل تلك البوصة من إجمالي البعد الخطي وتقسيمه على عدد الشبكات. تعتبر هذه العلاقة الهندسية أمرًا بالغ الأهمية عند تكوين شاشة اهتزازية عالية الأداء. إذا كان قطر السلك سميكًا جدًا، تنخفض المساحة المفتوحة، مما يقلل من إجمالي الإنتاجية الحجمية للغربلة الاهتزازية. على العكس من ذلك، إذا كان السلك رقيقًا جدًا بحيث لا يزيد حجم المسام إلى الحد الأقصى، فستفتقر الشاشة الاهتزازية إلى السلامة الهيكلية المطلوبة لتحمل تسارع قوة الجاذبية العالية الناتج عن محرك الشاشة الاهتزازية.

عند معالجة المواد المتخصصة أو الصعبة، قد تواجه الأنظمة الخطية أو الدائرية القياسية قيودًا هيكلية. على سبيل المثال، في التطبيقات التي تتعامل مع المواد الحساسة أو غير المنتظمة أو التي تشبه القشور، فإن اختيار المنخل الاهتزازي ذو الطابقين الصغير الذي يفصل الرقائق المستديرة يوفر عملية فرز لطيفة ومتعددة الطبقات. يستخدم هذا التكوين المحدد للشاشة الاهتزازية حركة ثلاثية الأبعاد منخفضة التسارع، مما يسمح للمادة بالدوران عبر شبكة الغربال الاهتزازية، مما يزيد من وقت الاتصال مع كل مسام على حدة. باستخدام تكوين شبكي مخصص على مثل هذه الشاشة الاهتزازية، يمكن للمشغلين منع الرقائق الهشة من الانكسار أثناء عملية الفصل مع الحفاظ على تجانس صارم لحجم الجسيمات.

بالنسبة للتصنيف فائق الدقة، لا سيما أقل من 200 شبكة (74 ميكرون)، غالبًا ما تفشل إعدادات الشاشة الاهتزازية القياسية بسبب ظاهرة تعمية الشبكة الكهروستاتيكية. في هذه النطاقات الصغيرة الحجم، تميل المساحيق الدقيقة مثل كربونات الكالسيوم إلى التكتل، مما يؤدي إلى سد فتحات المسام الخاصة بالغربلة الاهتزازية. إن تنفيذ نظام مستهدف للغاية، مثل المنخل الاهتزازي الدوار بالموجات فوق الصوتية لمسحوق كربونات الكالسيوم ، يقدم موجة فوق صوتية عالية التردد مباشرة إلى شبكة الغربلة الاهتزازية. تعمل هذه الموجة المستمرة على كسر التوتر السطحي والروابط الكهروستاتيكية بين الجسيمات الدقيقة والسلك، مما يسمح للمسحوق بالمرور عبر مسام الغربال المهتز دون الاعتماد فقط على الاهتزاز الميكانيكي، مما يزيد بشكل كبير من كفاءة الفصل الإجمالية.

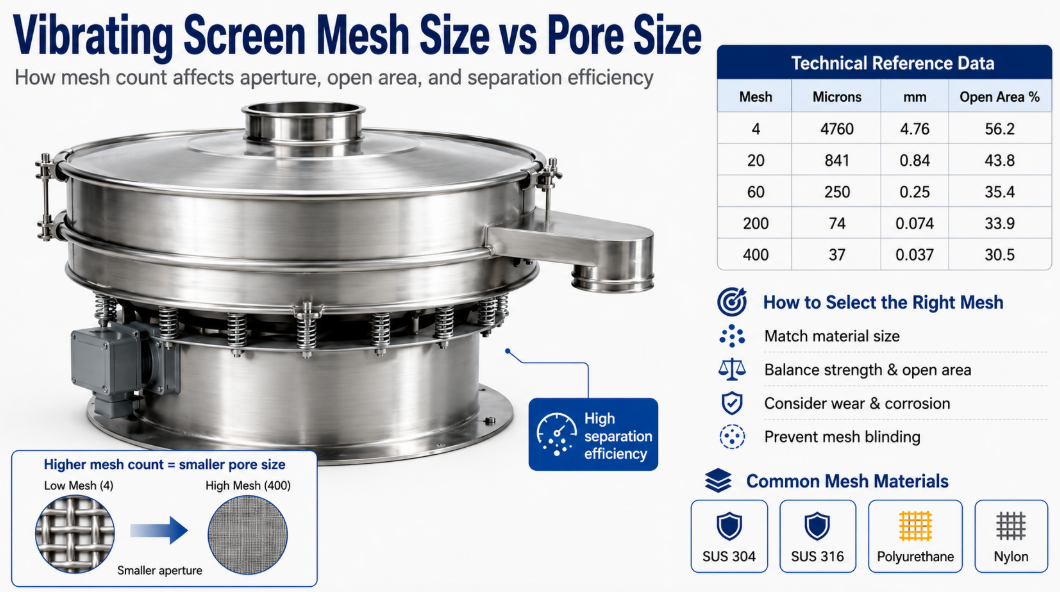

البيانات المرجعية للشبكة التقنية وحجم المسام

دعم احترافي لاختيار شبكة الشاشة المناسبة

يعد اختيار شبكة الغربلة الاهتزازية المثالية مهمة هندسية متعددة المتغيرات تتطلب موازنة الطبيعة الكاشطة للمادة، ومعدل التغذية الحجمي المطلوب، والتصميم الميكانيكي للغربلة الاهتزازية، ومستويات الرطوبة المستهدفة لبيئة المعالجة.

في المعالجة الصناعية، يتجاوز اختيار الشبكة المناسبة مطابقة تصنيف الميكرون مع مواصفات المنتج. يمكن للقوى الميكانيكية التي تمارسها الغربال الاهتزازية أن تؤدي بسرعة إلى تحلل المواد غير المطابقة بشكل جيد. على سبيل المثال، سوف تؤدي المعادن شديدة الكشط مثل الكوارتز أو السيليكا إلى تآكل الأسلاك المنسوجة القياسية المصنوعة من الفولاذ المقاوم للصدأ بسرعة، مما يؤدي إلى توسيع حجم مسام الشاشة الاهتزازية بمرور الوقت والتسبب في تلوث المنتج النهائي بجزيئات خارج المواصفات. ولذلك، فإن فهم أنماط التآكل المادي للشاشة الاهتزازية واختيار السبائك المتخصصة أو طلاءات البولي يوريثين أمر ضروري للحفاظ على دقة تحديد حجم الجسيمات على المدى الطويل.

ولمواجهة هذه المتطلبات المتنوعة، تستخدم المنشآت الصناعية الحديثة أنظمة متعددة الطبقات. إن استخدام الغربال الاهتزازي الدائري عالي الأداء يسمح للعمليات بتوزيع الضغط الميكانيكي عبر أسطح الفحص المتعددة. يستخدم تخطيط الشاشة الاهتزازية هذا مجموعة من دعامات الشاشة الخشنة الهيكلية لدعم الشاشات الدقيقة الدقيقة فوقها، مما يحمي الشاشة الاهتزازية ذات الشبكة الدقيقة من تأثير التغذية الكبيرة والثقيلة. تحظى فلسفة التصميم هذه بتفضيل كبير من قبل مصانع المعالجة الأوروبية، حيث إنها تعمل بشكل كبير على إطالة العمر التشغيلي لوسائط الشاشات الاهتزازية عالية الدقة مع تقليل وقت التوقف عن العمل للصيانة.

علاوة على ذلك، يتطلب التعامل مع المساحيق اللزجة أو الاسترطابية أو فائقة الدقة حلولًا ميكانيكية متخصصة للحفاظ على هياكل المسام المفتوحة. يعمل الغربال الاهتزازي الدوار بمساعدة الموجات فوق الصوتية على حل هذه المشكلة من خلال الجمع بين الحركة الميكانيكية منخفضة التردد لشاشة الاهتزاز مع طاقة الموجات فوق الصوتية عالية التردد. يضمن اختيار التصميم للجمع بين مصدري الطاقة هذين أن تتمكن الشاشة الاهتزازية من معالجة المواد شديدة التماسك بشكل مستمر دون التعرض لتوليد الحرارة الناتج عن الاحتكاك والذي غالبًا ما يؤدي إلى إتلاف الشاشات الشبكية البلاستيكية الحرارية. من خلال دمج هذه التطورات التقنية، تحقق وحدات الغربلة الاهتزازية الحديثة عملية موثوقة ومستمرة عبر صناعات التصدير العالمية المتطلبة.

خصائص أداء المواد لشبكة الغربلة الاهتزازية

شد وصيانة الغربال الاهتزازية : يعد الشد الصحيح لشبكة الغربال الاهتزازية أمرًا بالغ الأهمية لمنع حدوث عطل ميكانيكي سابق لأوانه. إذا تم شد الشاشة الاهتزازية بشكل غير صحيح، فإن تسارع قوة الجاذبية العالية المتكررة يتسبب في احتكاك الشبكة بقضبان الدعم، مما يؤدي إلى احتكاك موضعي، وتراكم الحرارة، وإرهاق السلك السريع. يجب على المشغلين فحص مسامير الشد الخاصة بالغربلة الاهتزازية أسبوعيًا، باستخدام مفاتيح عزم الدوران للتحقق من مطابقتها لمواصفات المعدات الأصلية. بالإضافة إلى ذلك، فإن الحفاظ على شرائط مطاطية داعمة نظيفة بين إطار الغربلة الاهتزازية والشبكة يساعد على توزيع الصدمة الميكانيكية بالتساوي، والحفاظ على سلامة أحجام المسام وإطالة عمر التشغيل الإجمالي لنظام الغربلة الاهتزازية.
