كل ما تحتاج لمعرفته حول الناقلات الكاشطة

في عالم مناولة المواد السائبة، يعد النقل الفعال للمواد أمرًا بالغ الأهمية للإنتاجية والسلامة وكفاءة التكلفة. أحد الحلول المتاحة الأكثر تنوعًا وموثوقية هو ناقل الكاشطة . تستخدم ناقلات الكاشطة على نطاق واسع في صناعات مثل التعدين وإنتاج الأسمنت ومحطات الطاقة والتصنيع الكيميائي. إنها توفر طريقة قوية واقتصادية لنقل مجموعة واسعة من المواد، بما في ذلك الفحم والخام والرماد والأسمنت والمواد الحبيبية أو المسحوقة الأخرى.

يتميز الناقل الكاشط بقدرته على نقل المواد الثقيلة والكاشطة وعالية الحرارة لمسافات طويلة مع الحفاظ على الاستقرار التشغيلي وتقليل متطلبات الصيانة. بالإضافة إلى نقل المواد، تساعد ناقلات الكاشطة في الحفاظ على بيئة إنتاج نظيفة عن طريق تقليل الانسكاب وتوليد الغبار. سيستكشف هذا الدليل الشامل ماهية الناقلات الكاشطة وكيفية عملها وأنواعها وتطبيقاتها ومزاياها ونصائح حول اختيارها وصيانتها بشكل فعال، مما يوفر فهمًا كاملاً للمهندسين والمشغلين ومحترفي الصناعة.

1. ما هو ناقل الكاشطة؟

تعريف

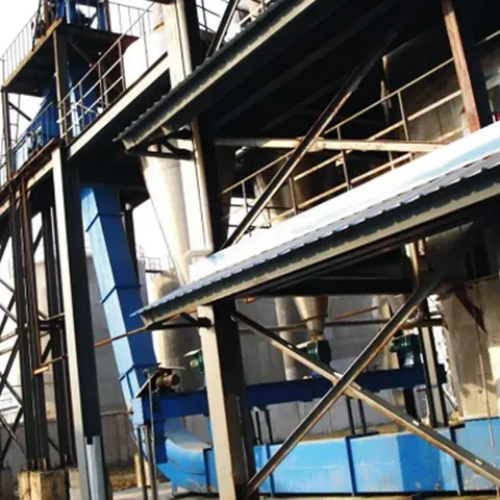

ناقل الكاشطة هو نوع من نظام النقل الميكانيكي المصمم خصيصًا لنقل المواد السائبة على طول الحوض الصغير باستخدام سلاسل مكشطة متصلة بالشفرات. على عكس الناقلات الحزامية أو الناقلات اللولبية، التي تعتمد على حمل المواد أو دفعها بشكل مختلف، تعمل الناقلات الكاشطة من خلال حركة الكشط التي تدفع المواد للأمام مع الحفاظ على الاتصال بسطح الحوض الصغير. وهذا يضمن الحد الأدنى من فقدان المواد ومعدلات تدفق ثابتة، خاصة بالنسبة للمواد اللزجة أو الساخنة أو الكاشطة.

الاختلافات الرئيسية عن الناقلات الأخرى

غالبًا ما يتم تفضيل الناقلات الكاشطة في التطبيقات الثقيلة أو ذات درجة الحرارة العالية أو ذات السعة العالية حيث قد تفشل أنواع الناقلات الأخرى أو تتطلب إصلاحات متكررة. يسمح تصميمها بالتحكم الدقيق في تدفق المواد، مما يقلل من خطر التشويش أو الفائض.

2. كيف تعمل ناقلات الكاشطة

مبدأ العمل

مبدأ العمل للناقل الكاشطة بسيط وعالي الكفاءة. تعمل سلسلة الكاشطة، الملتفة حول أسنان مسننة موجودة في كل طرف من طرفي الناقل، على تحريك شفرات الكاشطة على طول الحوض الصغير. تقوم هذه الشفرات بدفع المادة إلى الأمام، و'تكشطها' على طول مسار الناقل.

تشمل الخطوات الرئيسية في التشغيل ما يلي:

• تحميل المواد – تدخل المواد السائبة إلى الحوض الصغير عند نقطة التغذية، إما عن طريق الجاذبية أو من وحدة التغذية الثانوية. التحميل الصحيح يضمن التوزيع الموحد ويمنع التحميل الزائد.

• عملية الكشط – تقوم شفرات الكاشطة بدفع المواد بشكل مستمر على طول الحوض الصغير. تضمن السلسلة حركة متسقة، بينما تحافظ الشفرات على ملامستها للمادة، مما يمنع التدفق الخلفي أو التكتل.

• تفريغ المواد - عند نهاية التفريغ، يتم إطلاق المادة في منحدر أو صندوق أو ناقل ثانوي. تضمن حركة الكشط السلس الحد الأدنى من فصل الجزيئات وتدفق المواد بشكل ثابت.

أنواع الحركة

يمكن أن تعمل ناقلات الكاشطة في أوضاع مختلفة اعتمادًا على التطبيق:

• الكشط المستمر: تتحرك الشفرات بشكل مستمر على طول الحوض، مما يحافظ على تدفق ثابت للمواد. يعد هذا الوضع مثاليًا للعمليات المتسقة ذات السعة العالية.

• الكشط المتقطع: تتحرك الشفرات على فترات أو دورات يتم التحكم فيها، مما يساعد على منع الانسداد عند التعامل مع المواد اللزجة أو كبيرة الحجم أو شديدة الكشط. يمكن للحركة المتقطعة أيضًا أن تقلل من تآكل السلسلة والشفرات.

من خلال التحكم في سرعة ونوع الحركة، يمكن للمشغلين تحسين الناقل لتحقيق الكفاءة وسلامة المواد.

3. أنواع الناقلات المكشطة

يتم تصنيف الناقلات الكاشطة على أساس تكوين السلسلة، وشكل الحوض الصغير، وزاوية التثبيت، والتي تحدد مدى ملاءمتها لمختلف المواد والبيئات.

3.1 الناقلات المكشطة ذات السلسلة الواحدة مقابل الناقلات ذات السلسلة المزدوجة

تُفضل أنظمة السلسلة المزدوجة للتطبيقات ذات السعة العالية لأنها توزع الحمل بشكل أكثر توازناً وتوفر قوة ميكانيكية أكبر. من ناحية أخرى، تعد الناقلات أحادية السلسلة حلولاً فعالة من حيث التكلفة للمواد الأخف أو مسافات النقل الأقصر.

3.2 الناقلات الأفقية والمائلة والحواف على شكل حرف U

• الناقلات المكشطة الأفقية: مصممة لنقل المواد عبر مسافات مسطحة. تعتبر هذه الناقلات مثالية لإعادة توزيع المواد داخل منشآت الإنتاج أو ربط وحدات معالجة متعددة.

• الناقلات المكشطة المائلة: مصممة لنقل المواد إلى أعلى بزوايا تتراوح عادة من 15 درجة إلى 35 درجة. وهي مفيدة عندما يلزم رفع مستوى المواد بين مراحل الإنتاج.

• الناقلات المكشطة على شكل حرف U: تتميز بحوض على شكل حرف U لاحتواء كميات كبيرة من المواد، مما يضمن التعامل الفعال دون انسكاب. كما يعمل الشكل U أيضًا على تحسين توزيع المواد وتقليل الاحتكاك على شفرات الكاشطة.

كل نوع له مزاياه اعتمادًا على تصميم المصنع وخصائص المواد والمتطلبات التشغيلية.

4. المكونات الرئيسية لناقل الكاشطة

يساعد فهم المكونات الرئيسية في اختيار ناقلات الكاشطة وتشغيلها وصيانتها بشكل فعال.

4.1 شفرات وسلاسل المكشطة

شفرات الكاشطة هي العناصر الأساسية في التعامل مع المواد. إنهم يتصلون مباشرة بالمادة، ويدفعونها على طول الحوض الصغير. يمكن أن تكون السلاسل ذات خطوة واحدة أو مزدوجة، مما يؤثر على سعة الحمولة ومرونة الناقل. تُستخدم سلاسل سبائك الفولاذ عالية القوة بشكل شائع في التطبيقات الكاشطة أو شديدة التحمل، مما يضمن طول العمر ويقلل تكرار الصيانة.

4.2 نظام القيادة

يتضمن نظام القيادة محركًا وعلبة تروس وعجلات مسننة، مما يحدد سرعة الناقل وعزم الدوران. يمكن أن تكون المحركات كهربائية أو هيدروليكية، حسب متطلبات التركيب. يضمن الاختيار الصحيح للطاقة التشغيل السلس، حتى مع الأحمال المتغيرة.

4.3 الحوض الصغير وهيكل الدعم

يحتوي الحوض الصغير على المادة ويوجهها على طول مسار الناقل. تُصنع الأحواض عادةً من الفولاذ أو الفولاذ المقاوم للصدأ لمقاومة التآكل والتآكل ودرجات الحرارة المرتفعة. يعمل هيكل الدعم على تثبيت الناقل، وتقليل الاهتزاز، وامتصاص ضغوط التشغيل، مما يطيل عمر نظام الناقل.

4.4 نظام الشد وأجهزة السلامة

تمنع أنظمة شد السلسلة الركود وتحافظ على التشغيل المتسق. تعتبر أجهزة السلامة، مثل التوقف في حالات الطوارئ، والحماية من التحميل الزائد، والأغطية الواقية، ضرورية لمنع وقوع الحوادث والحفاظ على السلامة التشغيلية. يعد الفحص المنتظم لهذه المكونات أمرًا بالغ الأهمية للحصول على أداء موثوق.

5. مزايا استخدام الناقلات المكشطة

توفر ناقلات الكاشطة مزايا تشغيلية وتقنية متعددة مقارنة بأنظمة معالجة المواد السائبة الأخرى:

• كفاءة عالية - قادرة على نقل كميات كبيرة من المواد الثقيلة والكاشطة بكفاءة.

• متطلبات صيانة منخفضة - تعمل الأجزاء المتحركة المكشوفة المحدودة على تقليل وقت التوقف عن العمل وتكاليف الإصلاح.

• متين وموثوق - يمكن أن يعمل في ظل ظروف بيئية قاسية، بما في ذلك الغبار والحرارة والمواد الكاشطة.

• سلامة المواد - تعمل حركة الكشط اللطيفة على تقليل تدهور المواد، مما يقلل من الدقائق والغبار.

• تعدد الاستخدامات - قادر على التعامل مع المواد اللزجة أو الساخنة أو الكاشطة دون انسداد أو تآكل مفرط.

• كفاءة الطاقة - يمكن أن تعمل الناقلات الكاشطة باستهلاك أقل للطاقة مقارنة بالناقلات الثقيلة الأخرى بسبب بساطتها الميكانيكية.

6. تطبيقات الناقلات الكاشطة

6.1 صناعة التعدين

تستخدم الناقلات الكاشطة على نطاق واسع لنقل الفحم والخامات والمواد المعدنية الأخرى. فهي تتعامل بكفاءة مع الأحمال الكاشطة والثقيلة مع تقليل فقدان الغبار والمواد.

6.2 صناعة الأسمنت

في مصانع الأسمنت، تقوم ناقلات الكاشطة بنقل المواد الخام والكلنكر والأسمنت النهائي بين مراحل الإنتاج. إن قدرتهم على العمل في بيئات ذات درجة حرارة عالية أمر ضروري في مناطق الفرن والتسخين المسبق.

6.3 الصناعة الكيميائية

تتعامل ناقلات الكاشطة مع المساحيق والحبيبات والمنتجات الوسيطة بأمان وكفاءة. يمكن تطبيق مواد وطلاءات مقاومة للتآكل لاستيعاب خصائص كيميائية محددة.

6.4 محطات توليد الطاقة

يتم استخدامها لمعالجة الرماد ونقله من الغلايات إلى أنظمة التخزين أو التخلص. تقوم ناقلات الكاشطة بإدارة الرماد عالي الحرارة بكفاءة، مما يقلل من احتياجات الصيانة.

6.5 الصناعات الأخرى

تجد الناقلات الكاشطة أيضًا تطبيقات في علم المعادن وإنتاج الأغذية ومعالجة مواد البناء. وتسمح لها قدرتها على التكيف بتلبية متطلبات الإنتاج الفريدة، بما في ذلك أحجام الجسيمات المختلفة، ومحتوى الرطوبة، ودرجات الحرارة.

7. كيفية اختيار ناقل الكاشطة المناسب

يتضمن اختيار ناقل الكاشطة الصحيح تقييم عوامل تشغيلية ومادية متعددة:

7.1 خصائص المواد

تؤثر خصائص المواد مثل محتوى الرطوبة والكشط ودرجة الحرارة وحجم الجسيمات بشكل كبير على تصميم الناقل. تتطلب المواد اللزجة أو الرطبة تنظيفًا متكررًا واختيارًا مناسبًا للشفرة.

7.2 طول الناقل وقدرته

قد يتطلب نقل المواد لمسافات طويلة نظامًا مزدوج السلسلة لضمان الاستقرار والقوة الميكانيكية. يجب أن تتطابق سرعة الناقل وأبعاد السلسلة مع الإنتاجية المطلوبة.

7.3 التخطيط والمساحة

يعتمد اختيار الناقل الأفقي أو المائل على المساحة المتوفرة وتغييرات الارتفاع والتكامل مع معدات المعالجة الموجودة. مطلوب مساحة كافية للوصول إلى الصيانة.

7.4 خيارات التخصيص

يمكن للمصنعين تخصيص شكل الشفرة ونوع السلسلة ومواد الحوض الصغير وقوة المحرك. تشمل الميزات الاختيارية أغطية الغبار، أو سترات التدفئة، أو الطلاءات المقاومة للتآكل، اعتمادًا على خصائص المواد.

8. نصائح الصيانة للناقلات المكشطة

الصيانة المناسبة هي مفتاح الأداء الموثوق والعمر الطويل:

• التشحيم - قم بتشحيم السلاسل والمحامل والعجلات المسننة بشكل منتظم لتقليل الاحتكاك والتآكل.

• فحص الشفرة - فحص شفرات الكاشطة بحثًا عن التآكل أو التلف؛ استبدلها حسب الحاجة للحفاظ على تدفق المواد بشكل ثابت.

• ضبط شد السلسلة - حافظ على الشد الصحيح لمنع الانزلاق أو التآكل المفرط أو كسر السلسلة.

• التنظيف - قم بإزالة تراكم المواد في الأحواض لمنع الانسداد والحفاظ على الكفاءة.

• فحوصات السلامة - اختبر نقاط التوقف في حالات الطوارئ، والحماية من الحمل الزائد، والحراس بانتظام لضمان التشغيل الآمن.

• الاعتبارات البيئية - حافظ على منطقة الناقل نظيفة وخالية من الملوثات المسببة للتآكل أو الكاشطة التي قد تسرع من التآكل.

9. الاستنتاج

يعتبر ناقل الكاشطة مكونًا لا غنى عنه في التعامل الحديث مع المواد السائبة. إن قدرتها على نقل المواد الثقيلة والكاشطة وعالية الحرارة بكفاءة تجعلها الخيار المفضل لصناعات مثل التعدين والأسمنت والكيماويات وتوليد الطاقة. ومن خلال فهم أنواعها ومبادئ العمل والمكونات والتطبيقات ومتطلبات الصيانة، يمكن للمشغلين تحسين الإنتاجية مع تقليل وقت التوقف عن العمل.

تقدم الشركات المصنعة مثل Henan Pingyuan Mining Machinery Co., Ltd . مجموعة واسعة من ناقلات الكاشطة القابلة للتخصيص والتي تلبي الاحتياجات الصناعية المحددة. يؤدي الاستثمار في ناقل الكاشطة المناسب إلى تحسين الكفاءة التشغيلية، ويضمن تدفقًا موثوقًا للمواد، ويقلل من تكاليف الصيانة على المدى الطويل.

10. التعليمات

س1: ما هي المواد التي يمكن نقلها باستخدام ناقل الكاشطة؟
ج: يمكن للناقلات الكاشطة التعامل مع الفحم والخامات والأسمنت والرماد والمساحيق والحبيبات وغيرها من المواد الثقيلة أو الكاشطة.

س 2: هل يمكن للناقلات الكاشطة أن تعمل في بيئات ذات درجة حرارة عالية؟
ج: نعم، إنها مصممة لنقل المواد الساخنة ويمكن تخصيصها بمكونات مقاومة للحرارة.

س 3: كيف يختلف ناقل الكاشطة عن ناقل الحزام؟
ج: على عكس الناقلات الحزامية، تقوم الناقلات الكاشطة بدفع المواد بشفرات على طول الحوض الصغير، مما يقلل من الانسكاب والتعامل مع المواد الثقيلة أو اللزجة.

س 4: كم مرة يجب صيانة ناقل الكاشطة؟
ج: يجب إجراء الفحص الروتيني والتشحيم واستبدال الشفرة على فترات منتظمة، عادةً كل بضعة أسابيع اعتمادًا على المادة والاستخدام.

س 5: هل يمكن تخصيص ناقلات الكاشطة لصناعات أو مواد محددة؟
ج: نعم، يمكن للمصنعين تخصيص نوع السلسلة، وتصميم الشفرة، ومواد الحوض الصغير، وأنظمة القيادة لتناسب المتطلبات الخاصة بالصناعة.
