كيف يعمل الناقل اللولبي؟

1. مقدمة

الناقل اللولبي عبارة عن آلة مناولة المواد السائبة. يقوم بنقل المساحيق والحبيبات والكريات والأسمنت والحبوب والأعلاف والمواد المقطوعة الصغيرة من خلال برغي حلزوني دوار.

ويسمى أيضًا ناقل البريمة . تبدو فكرة العمل بسيطة. يقوم المحرك بتدوير عمود لولبي. تعمل الرحلة اللولبية على دفع المواد للأمام داخل حوض أو أنبوب. تدخل المواد من مدخل التغذية وتخرج من مخرج التفريغ.

ومع ذلك، يعتمد التشغيل السليم على العديد من التفاصيل. تؤثر قوة المحرك، وميل اللولب، وشكل الحوض الصغير، ودعم المحمل، وتدفق المواد، ومعدل التعبئة، وزاوية الناقل على الأداء.

تقوم شركة PK Machinery بتصنيع معدات مناولة المواد السائبة، بما في ذلك الغربال الاهتزازي، والمغذي الاهتزازي، وناقل الحزام، ومصعد الدلو، والناقل اللولبي، وناقل سلسلة الكاشطة، وقطع الغيار ذات الصلة. تشتمل فئة الناقل اللولبي على الناقل اللولبي الأنبوبي، والناقل اللولبي من النوع U، والناقل اللولبي الأسمنتي.

يشرح كيفية دليل تشغيل الناقل اللولبي عمل الناقلات اللولبية، والأجزاء التي تستخدمها، وما الذي يؤثر على السعة، وكيف يمكن للمشترين تجنب المشكلات الشائعة.

ملاحظة: الناقل اللولبي بسيط في الهيكل، ولكن التصميم الصحيح لا يزال يعتمد على بيانات المواد وتخطيط المصنع.

2. كيف يعمل الناقل اللولبي؟

2.1 تدخل المواد من خلال مدخل التغذية

تبدأ العملية عند مدخل التغذية. تدخل المادة إلى الحوض الصغير أو الغلاف الأنبوبي من قادوس أو صومعة أو خلاط أو كسارة أو ناقل منبع.

تشمل المواد الشائعة ما يلي:

• مسحوق

• حبيبات

• الكريات

• أسمنت

• قمح

• يٌطعم

• رمل

• رماد

• المواد المقطوعة الصغيرة

التغذية الخاضعة للرقابة مهمة. إذا دخلت كمية كبيرة من المواد مرة واحدة، فقد يؤدي ذلك إلى زيادة التحميل على الناقل اللولبي. قد تسد أيضًا بالقرب من المدخل.

من أجل تدفق المواد المستقر للناقل اللولبي ، يجب أن يتطابق معدل التغذية مع سرعة اللولب، وتحميل الحوض الصغير، وقدرة التفريغ.

2.2 المحرك يدفع رمح المسمار

المحرك الكهربائي يوفر الطاقة. يعمل عادةً مع مجموعة المخفض أو الوصلة أو المحرك. يقوم هذا النظام بتدوير العمود اللولبي بالسرعة المطلوبة.

تؤثر السرعة على السعة والطلب على الطاقة والتآكل واستقرار المواد. قد تؤدي السرعة الأعلى إلى نقل المزيد من المواد. يمكن أن يؤدي أيضًا إلى إنشاء المزيد من الغبار أو المزيد من التآكل أو المزيد من كسر المواد.

يجب أن يتوافق التصميم الجيد للمحرك مع كثافة المادة وطول الناقل وزاوية الميل وحمل البداية.

2.3 يقوم الطيران اللولبي الدوار بدفع المواد إلى الأمام

الرحلة اللولبية هي جزء العمل الرئيسي. ويسمى أيضًا طيران الناقل أو الشفرة اللولبية أو الشفرة المثقوبة.

عندما يدور العمود، فإن الطيران الحلزوني يدفع المواد للأمام. تتحرك المادة على طول الحوض الصغير أو الأنبوب من المدخل إلى المخرج.

يعتمد على مبدأ عمل الناقل اللولبي قوتين. أولاً، تخلق الشفرة الدوارة قوة دفع محورية للأمام. ثانيًا، يساعد الاحتكاك بين المادة والحوض على منع المادة من الدوران ببساطة باستخدام المسمار. تصف المادة المرجعية هذه العملية بأنها شفرات حلزونية دوارة تدفع المواد على طول الحوض الصغير أو خط الأنابيب.

2.4 يحتوي الغلاف الأنبوبي أو الحوض الصغير على المادة

يشكل الحوض الصغير أو الأنبوب قناة النقل. يحافظ على المواد داخل النظام.

من السهل فتح الحوض الصغير وفحصه. يكون مفيدًا عندما يكون الوصول إلى الصيانة أمرًا مهمًا.

الغلاف الأنبوبي يعطي غلافًا أفضل. فهو يساعد على التحكم في الغبار والانسكابات والتعرض للطقس والتلوث.

تقدم PK Machinery خيارات الناقل اللولبي من النوع U والناقل اللولبي الأنبوبي للتطبيقات الصناعية المختلفة.

2.5 محامل تدعم الدوران السلس

تدعم المحامل العمود اللولبي الدوار. محامل النهاية تدعم كلا الطرفين. قد تدعم محامل التعليق ناقلات أطول.

يساعد دعم المحمل الثابت على تقليل:

• اهتزاز

• انحراف رمح

• التآكل الميكانيكي

• فقدان الطاقة

• نقل غير مستقر

يمكن أن تتسبب حالة المحمل السيئة في ارتفاع درجة الحرارة، والضوضاء، وعدم المحاذاة، ووقت التوقف عن العمل.

2.6 تصريفات المواد عند المخرج

بعد أن تقوم الرحلة اللولبية بدفع المواد للأمام، فإنها تصل إلى مخرج التفريغ. ثم تقع المادة في نقطة العملية التالية.

يمكن وضع المخرج وفقًا لتخطيط المصنع. قد تستخدم بعض الأنظمة نقاط تفريغ متعددة للتوزيع.

2.7 تتكرر العملية باستمرار

دورة العمل الكاملة مستمرة:

1. تدخل المواد من خلال المدخل.

2. يقوم المحرك بتدوير العمود اللولبي.

3. طيران الناقل يدفع المواد إلى الأمام.

4. يحتوي الحوض الصغير أو الأنبوب على التدفق.

5. تدعم المحامل الدوران السلس.

6. تخرج المواد من خلال المنفذ.

طالما أن المحرك يعمل والتغذية مستقرة، فإن الناقل اللولبي يمكن أن يوفر معالجة مستمرة للمواد.

نصيحة: تحكم في معدل التغذية أولاً عند تشخيص تشغيل الناقل اللولبي غير المستقر.

3. مكونات الناقل اللولبي الرئيسي ووظائفها

إن فهم مكونات ووظيفة الناقل اللولبي يساعد المشترين على اختيار المعدات وتشغيلها وصيانتها.

3.1 محرك الأقراص ومخفض التروس

يتحكم نظام القيادة في عزم الدوران والسرعة. يعتمد حجم المحرك على عدة عوامل:

• الكثافة الظاهرية للمواد

• طول الناقل

• زاوية الناقل

• القدرة المطلوبة

• تحميل البداية

• دورة العمل

• مقاومة المواد

تحتاج المواد الكثيفة أو اللزجة إلى طاقة أكبر من الحبوب المتدفقة بحرية.

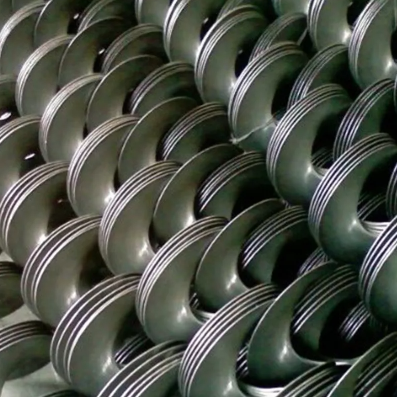

3.2 رحلة المسمار أو شفرة اوجير

تحدد الرحلة اللولبية كيفية تحرك المادة. يؤثر قطرها ودرجة انحدارها وسمكها وشكلها على السعة وسلوك التدفق.

قد تحتاج المواد الكاشطة إلى طيران أكثر سمكًا أو مقاومة للتآكل. قد تحتاج المواد اللزجة إلى تصميمات طيران خاصة.

الطيران القياسي يعمل بشكل جيد مع العديد من المساحيق والحبيبات. قد تكون التصميمات الخاصة أفضل للمواد ذات التدفق الضعيف.

3.3 الحوض والأنبوب والغطاء

تؤثر العلبة على السلامة والتحكم في الغبار والفحص والتنظيف.

يوفر الحوض الصغير من النوع U وصولاً أسهل. إنها مناسبة للمسحوق العام أو النقل الحبيبي.

يوفر الغلاف الأنبوبي إحكامًا أفضل. يتم استخدامه غالبًا للمواد المتربة، ومسحوق الأسمنت، والاستخدام الخارجي، والنقل المغلق.

3.4 المدخل والمخرج والمحامل والأختام

غالبًا ما تحدد الأجزاء الداعمة الصغيرة الموثوقية على المدى الطويل.

قد يؤدي تصميم المدخل السيئ إلى تراكم. قد يؤدي تصميم المنفذ السيئ إلى حدوث نسخ احتياطي. يمكن أن تسمح الأختام البالية بدخول الغبار إلى المحامل. يمكن أن تؤدي المحامل المنحرفة إلى حدوث اهتزاز.

ملاحظة: تبدأ العديد من أعطال الناقلات اللولبية عند نقاط التغذية، أو التحمل، أو الختم.

4. ما هي القوى التي تحرك المواد داخل الناقل اللولبي؟

لا يقوم الناقل اللولبي بنقل المواد عن طريق الدوران وحده. إنها تعتمد على الدفع المحوري، والاحتكاك، ووزن المادة، والحبس المتحكم فيه.

4.1 الدفع المحوري من الرحلة اللولبية

تخلق الرحلة الدوارة قوة أمامية على طول محور الناقل. تدفع هذه القوة المادة نحو نهاية التفريغ.

تؤثر درجة الصوت والسرعة على الحركة لكل ثورة. يمكن أن تؤدي درجة الصوت الأكبر إلى نقل المزيد من المواد، ولكنها قد لا تناسب كل المواد.

4.2 الاحتكاك بين المادة والحوض

يجب ألا تدور المادة ككتلة واحدة مع المسمار. يساعد الاحتكاك بين المادة والحوض على مقاومة الدوران.

تساعد هذه المقاومة على تحويل دوران المسمار إلى حركة للأمام.

خصائص المواد مهمة هنا. تتصرف الحبوب الجافة ومسحوق الأسمنت والحمأة الرطبة والرمل بشكل مختلف داخل الناقل.

4.3 الجاذبية ووزن المادة

يساعد وزن المادة على إبقاء المادة السائبة بالقرب من قاع الحوض الصغير.

هذا هو السبب في أن الناقلات اللولبية الأفقية عادة ما تكون أسهل في التشغيل. تظل المادة مستقرة وتتحرك للأمام بشكل أكثر توقعًا.

4.4 لماذا يغير الميل القدرة

النقل المائل أكثر صعوبة. الجاذبية تسحب المواد إلى الخلف. وهذا يقلل من القدرة الحقيقية ويزيد من الطلب على الطاقة.

بالنسبة لعمل الناقل اللولبي المائل ، يمكن للمصممين ضبط درجة المسمار والسرعة ونمط الأنبوب وقوة المحرك. يجب دائمًا تأكيد السعة للزاوية الفعلية.

تشير المادة المرجعية إلى أن السعة الفعلية تعتمد على قابلية تدفق المادة ومعامل الملء ومعامل الميل.

نصيحة: لا تستخدم بيانات السعة الأفقية للناقل اللولبي المائل بدون تصحيح.

5. تكوينات الناقل اللولبي وكيفية عملها

تستخدم التكوينات المختلفة نفس مبدأ عمل ناقل Auger الأساسي . ومع ذلك، فإن كل هيكل يناسب احتياجات النباتات المختلفة.

5.1 الناقل اللولبي الأفقي

الناقل اللولبي الأفقي هو النوع الأكثر شيوعًا.

انها مناسبة ل:

• نقل قصيرة إلى متوسطة المسافة

• المساحيق والحبيبات

• التفريغ الخاضع للرقابة

• المخططات الصناعية العامة

• تدفق المواد السائبة مستقرة

غالبًا ما يكون التثبيت والصيانة أسهل من الأنظمة المائلة شديدة الانحدار.

5.2 الناقل اللولبي المائل

يقوم الناقل اللولبي المائل بنقل المواد إلى الأعلى بزاوية.

أنه يوفر مساحة الكلمة. يمكنه توصيل المعدات على ارتفاعات مختلفة.

ومع ذلك، قد يكون لها قدرة أقل. وقد تحتاج أيضًا إلى المزيد من القوة. يمكن أن يحدث التراجع عن المواد عندما يكون تصميم الزاوية أو السرعة أو المسمار خاطئًا.

5.3 الناقل اللولبي الأنبوبي

يستخدم الناقل اللولبي الأنبوبي غلاف أنبوب مغلق.

انها مناسبة ل:

• المواد المغبرة

• المنشآت الخارجية

• مسحوق الاسمنت

• الرماد المتطاير

• مسحوق معدني

• احتواء أفضل

وهو مفيد عندما يكون التحكم في الانسكابات والتحكم في الغبار أمرًا مهمًا.

5.4 الناقل اللولبي من النوع U

يستخدم الناقل اللولبي من النوع U حوضًا وغطاءًا على شكل حرف U.

انها مناسبة ل:

• سهولة التفتيش

• نقل المسحوق العام

• تخطيطات صديقة للصيانة

• التطبيقات التي يكون فيها الوصول إلى التنظيف مهمًا

يتم اختياره غالبًا عندما يحتاج المشغلون إلى الوصول المنتظم إلى اللولب والحوض.

ملحوظة: الهيكل الصحيح يعتمد على السلوك المادي، وليس فقط مساحة النبات.

6. ما الذي يؤثر على قدرة الناقل اللولبي؟

لا يتم تحديد سعة الناقل اللولبي بالقطر وحده. يتغير مع المواد والبنية والسرعة ومعدل التعبئة والتخطيط.

6.1 قطر المسمار، درجة الصوت، والسرعة

عادة ما يزيد قطر المسمار الأكبر من السعة. تعمل درجة الصوت المناسبة أيضًا على تحسين أداء النقل.

يمكن للسرعة الأعلى رفع الإنتاجية. قد يؤدي أيضًا إلى زيادة الغبار أو التآكل أو الحرارة أو الضوضاء أو كسر المواد.

ينبغي لتقدير السعة العملي أن يأخذ في الاعتبار القطر، ودرجة الميل، والسرعة، وعامل الملء، والكثافة الظاهرية، والميل.

6.2 الكثافة الظاهرية للمواد وقابلية التدفق

تتحرك المواد ذات التدفق الحر بسهولة أكبر من المواد اللزجة أو الكاشطة.

تشمل الأمثلة ما يلي:

• مسحوق الاسمنت

• قمح

• رمل

• الحمأة

• تغذية الكريات

• مسحوق كيميائي

• رماد

• الأسمدة

المواد الكثيفة تحتاج إلى المزيد من عزم الدوران. قد تحتاج المواد اللزجة إلى تصميمات لولبية خاصة. قد تتطلب المواد الكاشطة فولاذًا مقاومًا للتآكل.

6.3 عامل التعبئة ومعدل التحميل

لا ينبغي ملء الحوض بالكامل أثناء التشغيل العادي.

قد يؤدي التحميل العالي إلى زيادة السعة، ولكنه قد يؤدي أيضًا إلى زيادة الانسداد والتآكل.

تسرد المادة المرجعية عامل التعبئة كمعلمة مهمة للسعة. كما أنه يعطي قيم تعبئة أقل للمواد الكاشطة وقيم أعلى للمواد ذات التدفق الحر.

6.4 معامل الميل وتخطيط الناقل

عادةً ما تحقق الأنظمة الأفقية قدرة أفضل.

مع زيادة زاوية الناقل، تميل الإنتاجية الحقيقية إلى الانخفاض. قد يحتاج النظام أيضًا إلى المزيد من قوة المحرك.

بالنسبة للتطبيقات الطويلة أو المائلة أو الصعبة، يجب على المشترين تأكيد القدرة مع الشركة المصنعة.

نصيحة: قم بتوفير كثافة المادة والرطوبة والزاوية والمخرجات المطلوبة قبل طلب النموذج النهائي.

7. مشاكل الناقل اللولبي الشائعة وكيف يفسرها مبدأ العمل

ترتبط العديد من المشاكل مباشرة بتدفق المواد، وتآكل المسمار، وحالة المحمل، واستقرار التغذية.

7.1 انسداد المواد

تشمل الأسباب الشائعة ما يلي:

• الإفراط في التغذية

• مواد لزجة

• تصميم مدخل سيء

• خطوة المسمار غير صحيحة

• تراكم المواد حول المحامل

• الكثير من التحميل الحوض الصغير

وتشمل الحلول العملية ما يلي:

• التحكم في معدل التغذية

• استخدام تصميم المسمار المناسب

• إضافة وصول التنظيف

• تحسين تدفق التفريغ

• فكر في التصميم بدون عمود للمواد اللزجة

7.2 انخفاض الإنتاجية

قد يأتي انخفاض الإنتاجية من الرحلات الجوية البالية، أو السرعة المنخفضة، أو الخلوص الزائد، أو ضعف القدرة على التدفق، أو الميل غير الصحيح.

عندما تضعف الرحلة، فإنها تفقد كفاءة الدفع. قد تنزلق المادة أو تتراكم داخل الحوض الصغير.

بالنسبة للمواد الكاشطة، افحص حافة الطيران بانتظام.

7.3 الاهتزاز المفرط

قد يشير الاهتزاز إلى اختلال العمود، أو انحناء العمود اللولبي، أو المحامل البالية، أو التحميل غير المتساوي، أو الدعامات السائبة.

لا ينبغي تجاهلها. يمكن أن يؤدي الاهتزاز إلى إتلاف المحامل والأختام والوصلات والحوض.

7.4 تحمل الحرارة الزائدة والتآكل

يمكن أن ترتفع درجة حرارة المحامل عندما يدخل الغبار الكاشطة إلى منطقة المحامل. كما يؤدي سوء التشحيم واختلال المحاذاة إلى زيادة الاحتكاك.

يعد الفحص المنتظم مهمًا لأن المحامل تدعم الدوران السلس للمسمار.

تسرد المادة المرجعية انسداد المواد، والسخونة الزائدة لمحمل التعليق، وانخفاض الإنتاجية، والاهتزاز المفرط باعتبارها مشكلات شائعة في استكشاف أخطاء الناقل اللولبي وإصلاحها.

نصيحة: أوقف الناقل قبل الفحص. يجب أن تتبع إجراءات الإغلاق قواعد سلامة الموقع.

8. كيفية اختيار الناقل اللولبي بناءً على طريقة عمله

الاختيار الجيد يبدأ بمبدأ العمل. يجب أن يتطابق النظام مع المواد والتخطيط والقدرة وواجب العملية.

8.1 مطابقة الناقل للمادة

تحقق من خصائص المواد هذه أولاً:

• الكثافة الظاهرية

• حجم الجسيمات

• مستوى الرطوبة

• كشط

• اللزوجة

• درجة حرارة

• التآكل

• الانسيابية

قد يحتاج الناقل اللولبي للمواد السائبة للأسمنت إلى بنية مختلفة عن تلك المستخدمة في الحبوب أو كريات الأعلاف.

8.2 اختر الهيكل الصحيح

اختر الهيكل حسب الوظيفة:

تشتمل فئة منتجات PK Machinery على الناقل اللولبي الأنبوبي، والناقل اللولبي من النوع U، والناقل اللولبي الأسمنتي. تذكر صفحات الناقل اللولبي الصناعي أيضًا المواد المسحوقة والحبيبية والكتل الصغيرة مثل الأسمنت والفحم المسحوق والحبوب والأسمدة والرماد والرمل وفحم الكوك.

8.3 تأكيد السعة والطول والميل

قبل الاختيار النهائي، قم بالتأكيد:

• الإنتاجية المطلوبة

• مسافة النقل

• موقف المدخل

• موقف المخرج

• زاوية التثبيت

• قوة المحرك

• دورة العمل

• متطلبات التحكم في الغبار

• الوصول إلى الصيانة

تساعد هذه التفاصيل الشركة المصنعة في التحقق من حجم المسمار ودرجة الصوت والسرعة ومخفض السرعة والطاقة.

8.4 العمل مع جهة تصنيع ذات خبرة

لا يقتصر اختيار الناقل اللولبي على القطر والطول فقط.

يجب على المشترين تقديم بيانات المواد والرسومات التخطيطية ومتطلبات القدرة وظروف العمل. وهذا يساعد على تجنب التدفق الضعيف، والتآكل العالي، والقدرة الضعيفة، ووقت التوقف عن العمل في المستقبل.

تصف شركة PK Machinery نفسها بأنها شركة مصنعة لمعدات معالجة المواد السائبة مع أكثر من 50 عامًا من التطوير في معدات الفحص والنقل.

ملاحظة: قم بوضع علامة على أمثلة السعة على أنها 'تحتاج إلى التحقق' حتى يؤكد اختبار المواد سلوك التدفق الحقيقي.

9. الاستنتاج

إذًا، كيف يعمل الناقل اللولبي؟

يعمل باستخدام الناقل اللولبي رحلة لولبية دوارة مدفوعة بمحرك لدفع المواد السائبة عبر حوض أو أنبوب. تدخل المادة من خلال مدخل التغذية، وتتحرك للأمام تحت الدفع المحوري، وتبقى محتواة في الغلاف، وتخرج من خلال منفذ التفريغ.

تشمل عوامل العمل الرئيسية ما يلي:

• قوة المحرك

• تصميم رحلة المسمار

• هيكل الحوض الصغير أو الأنبوب

• الاحتكاك المادي

• التوجه المحوري

• الانسيابية

• معدل الملء

• تحمل الدعم

• زاوية الناقل

إن فهم مبدأ عمل الناقل اللولبي يساعد المشترين على اختيار نوع الناقل المناسب. كما أنها تساعدهم على تجنب الانسداد، تقليل التآكل، تحسين معالجة المواد، والحفاظ على كفاءة النقل المستقرة.

بالنسبة للأسمنت أو الحبوب أو الأعلاف أو المسحوق الكيميائي أو الرماد أو الرمل أو غيرها من المواد السائبة، يجب على المشترين مشاركة خصائص المواد واحتياجات السعة ومسافة النقل وتخطيط التثبيت مع PK Machinery. وهذا يسمح للفريق الهندسي بالتوصية بحل الناقل اللولبي المناسب.

إن الناقل اللولبي الذي تم اختياره بشكل صحيح ليس مجرد آلة نقل بسيطة. إنه جزء أساسي من خط معالجة المواد السائبة المستقر والفعال.

بالنسبة لمشاريع معالجة المواد السائبة، تقدم PK Machinery ناقلات لولبية ومعدات نقل أخرى مصممة خصيصًا لخصائص المواد المحددة وتخطيطات المصنع. يجب على المشترين تقديم خصائص المواد، وأهداف السعة، ومسافة النقل، ومواقع الدخول والخروج، وظروف التثبيت للحصول على توصية مناسبة.

استكشف حلول الناقل اللولبي من PK Machinery.

التعليمات

س: كيف يعمل الناقل اللولبي؟

ج: يستخدم الناقل اللولبي طيران ناقل دوار لدفع المواد السائبة من المدخل إلى مخرج التفريغ.

س: ما هو مبدأ عمل الناقل اللولبي؟

ج: يعتمد مبدأ عمل الناقل اللولبي على دوران المحرك، الدفع المحوري، احتكاك الحوض الصغير، والتحكم في تدفق المواد.

س: ما هي مكونات الناقل اللولبي الرئيسي ووظيفته؟

ج: تشمل الأجزاء الرئيسية المحرك، والطيران اللولبي، والعمود، والحوض، والمدخل، والمخرج، والمحامل، والأختام.

س: لماذا يعد تدفق المواد للناقل اللولبي مهمًا؟

ج: يؤثر تدفق مادة الناقل اللولبي على السعة ومخاطر الانسداد والتآكل والطلب على الطاقة واستقرار التفريغ.

س: كيف يعمل الناقل اللولبي المائل؟

ج: يقوم الناقل اللولبي المائل برفع المواد إلى أعلى، لكن السعة تنخفض مع زيادة الزاوية.

س: هل يختلف الناقل اللولبي عن الناقل اللولبي؟

ج: عادة ما يشير الناقل اللولبي والناقل اللولبي إلى نفس معدات مناولة المواد.

س: ما هي تكلفة الناقل اللولبي للمواد السائبة؟

ج: تعتمد التكلفة على الحجم والطول والمواد والقدرة وقوة المحرك ونوع الغلاف والتخصيص.

س: ما هي نصائح صيانة الناقل اللولبي التي تقلل من وقت التوقف عن العمل؟

ج: افحص المحامل، والأختام، وتآكل الطيران اللولبي، ومعدل التغذية، والمحاذاة، وتراكم المواد بانتظام.
