ما هي شاشة طبلة؟ دليل بسيط لكيفية عملها

أدى الطلب العالمي على المعالجة الفعالة للمواد إلى تطور تقنيات الفحص المختلفة. في الصناعات التي تتراوح من إدارة النفايات الصلبة البلدية إلى عمليات التعدين واسعة النطاق، تعد القدرة على فصل المواد حسب الحجم بدقة أمرًا بالغ الأهمية للإنتاجية النهائية. من بين الأدوات الأكثر موثوقية في هذا القطاع آلة الغربلة الدوارة، والمعروفة باسم غربال آلة الغربلة بالحجارة، والتي توفر بديلاً قويًا لغربلة الاهتزاز القياسية.

بينما تتطلع الشركات إلى تحسين خطوط الإنتاج الخاصة بها، فإن فهم المزايا الميكانيكية للفواصل المختلفة أمر ضروري. سواء كنت تقوم بمعالجة التربة السطحية، أو السماد، أو حطام البناء، فإن الاختيار بين غربال الغربال أو الغربال الاهتزازي أو فاصل الغربال الاهتزازي الدائري يمكن أن يؤثر بشكل كبير على النفقات التشغيلية وجودة مخرجاتك النهائية.

غربال طبلة الحربة عبارة عن آلة غربلة ميكانيكية تتكون من أسطوانة أسطوانية مثقوبة يتم رفعها عادة بزاوية عند نهاية التغذية. يتم تحقيق فصل المواد أثناء دوران الأسطوانة، مما يسمح للجزيئات الصغيرة بالمرور عبر فتحات الغربال بينما تتدفق المواد الأكبر حجمًا إلى خارج نهاية الأسطوانة.

في هذا الدليل الشامل، سوف نستكشف الميكانيكا الداخلية والتطبيقات الصناعية والمزايا الإستراتيجية لاستخدام طبلة الطبول. سنقوم أيضًا بمقارنة أدائها مع شاشة الاهتزاز التقليدية وسنساعدك على تحديد إعداد المعدات الذي يناسب متطلباتك الخاصة في التعامل مع المواد بشكل أفضل.

جدول المحتويات

• ما هي شاشة طبلة؟

• كيف تعمل شاشات تروميل؟

• متى يجب عليك استخدام شاشة طبلة؟

• كيف تعمل شاشات Trommel على تحسين الكفاءة

• ملاحظة حول حجم Trommel وإعداده

• وجهات نظر الصناعة: مقارنة الحلول الرائدة

ما هي شاشة طبلة؟

غربال آلة الغربلة بالحجارة عبارة عن منخل أسطواني دوار يستخدم لفصل المواد بناءً على حجمها المادي، وهو معروف على نطاق واسع بقدرته على التعامل مع المواد الرطبة أو اللزجة التي قد تسد غربال الاهتزاز القياسي.

يتم تصنيف طبلة الغربلة من الناحية الفنية على أنها غربال دوار، وتتكون من أسطوانة كبيرة - 'الحجارة' - والتي تتكون من عدة ألواح مثقوبة أو أقسام شبكية سلكية. على عكس غربال الغربال الاهتزازي الدائري الذي يستخدم التقليب عالي التردد لنقل المواد، فإن طبلة الغربلة تعتمد على قوة الطرد المركزي والجاذبية الناتجة عن دورانها. وهذا يجعلها أداة فعالة بشكل لا يصدق لـ 'سلخ فروة الرأس' أو إزالة الملوثات كبيرة الحجم من تيار التغذية قبل أن تخضع لمزيد من المعالجة بواسطة شاشة دوارة أو كسارة دقيقة.

إن تعدد استخدامات الطبلة هو أعظم أصولها. في عالم الترشيح الصناعي، في حين أن غربال الاهتزاز البهلواني غالبًا ما يكون مفضلاً للمساحيق الجافة فائقة الدقة، فإن طبلة الطبلة تتفوق في بيئات الخدمة الشاقة. يتم رؤيته بشكل متكرر في عمليات تعدين الذهب، حيث يتم استخدامه لغسل وفصل الحصى الذهبي، وفي مرافق إدارة النفايات حيث يقوم بتكسير أكياس النفايات وفصل المواد العضوية عن المواد القابلة لإعادة التدوير.

نظرًا لأنه يمكن تجهيز الأسطوانة بأحجام شبكية مختلفة في أقسام متتالية، فيمكن لآلة واحدة إنتاج درجات متعددة من المنتج في وقت واحد. غالبًا ما تلغي قدرة الفصل متعدد المراحل هذه الحاجة إلى شاشة اهتزاز ثانوية في الدائرة، مما يؤدي إلى تبسيط تخطيط المصنع وتقليل إجمالي استهلاك الطاقة للمنشأة.

كيف تعمل شاشات تروميل؟

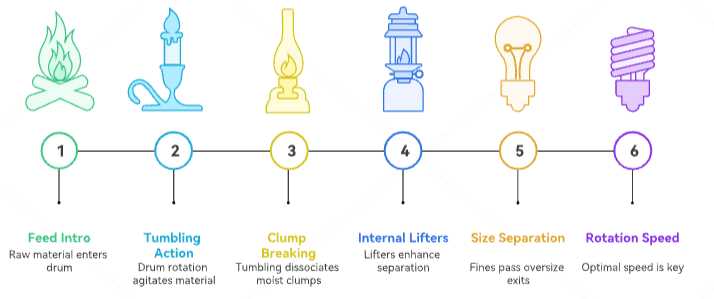

مبدأ العمل لغربلة الغربلة يتضمن تغذية المواد الخام في أسطوانة دوارة حيث تتسبب الجاذبية والتدحرج الميكانيكي في رفع المادة وإسقاطها، مما يسمح للجزيئات الصغيرة بالسقوط من خلال فتحات الغربلة بينما يتم تفريغ المادة كبيرة الحجم في النهاية البعيدة.

تبدأ العملية عند قادوس السحب، حيث يتم إدخال التغذية الخام إلى الطرف المرتفع من الأسطوانة. أثناء دوران الأسطوانة، تهبط المادة باستمرار، وهي حركة تشبه حركة مجفف الملابس. هذا التحريض المستمر أمر حيوي. فهو يضمن أن كل جسيم يتلامس مع سطح الشاشة عدة مرات. إذا كانت المادة رطبة، فإن عملية التقليب تساعد على تفتيت الكتل، وهي مهمة قد تواجهها الشاشة الاهتزازية عالية التردد بسبب خطر 'التعمية' (حيث تتكتل المادة الرطبة فوق الثقوب).

داخل الأسطوانة، يمكن إضافة ميزات ميكانيكية مختلفة لتحسين الأداء. على سبيل المثال، غالبًا ما يتم لحام الرافعات الداخلية أو 'الحواجز' داخل الأسطوانة للمساعدة في رفع المادة إلى أعلى قبل أن تسقط، مما يزيد من قوة التأثير ويساعد بشكل أكبر في فصل المواد اللزجة. هذه ميزة ميكانيكية متميزة مقارنة بفاصل الشاشة الاهتزازي الدائري ، والذي يعتمد بشكل أساسي على الحركة الرأسية أو الإهليلجية. عندما تدور الأسطوانة، تسحب الجاذبية الجسيمات الدقيقة عبر الفتحات إلى ناقل التجميع الموجود بالأسفل، بينما تتحرك 'الأجزاء العلوية' أو 'الذيول' على طول الأسطوانة بالكامل.

تعد سرعة الدوران متغيرًا حاسمًا في كيفية عمل هذه الآلات. إذا كانت الأسطوانة تدور ببطء شديد، فإن المادة تنزلق ببساطة على طول الجزء السفلي دون أن يتم غربلتها بشكل فعال. إذا كانت تدور بسرعة كبيرة جدًا، فإن قوة الطرد المركزي تثبت المادة على الجدران، مما يمنع الانفصال. تستخدم الأنظمة الحديثة غالبًا محركات متغيرة التردد للعثور على 'النقطة المثالية'، تمامًا مثل كيفية ضبط الشاشة الاهتزازية على ترددات محددة لتحقيق التقسيم الطبقي المطلوب للجزيئات.

متى يجب عليك استخدام شاشة طبلة؟

يجب عليك استخدام غربال طبلة عندما يتضمن تطبيقك محتوى رطوبة عاليًا، أو حطامًا عضويًا، أو عندما تحتاج إلى مرحلة 'سلخ فروة الرأس' كبيرة الحجم لإزالة الصخور الكبيرة والقمامة من التغذية الأولية.

في حين أن الغربال الاهتزازي ممتاز بالنسبة للمعادن الجافة والكاشطة، فإنه غالبًا ما يفشل عند مواجهته للأغذية 'اللزجة' مثل السماد الرطب أو التربة الثقيلة الطينية. إن طبلة الطبلة هي المعيار الصناعي لهذه الظروف الصعبة لأن عملية التدحرج تعمل كآلية للتنظيف الذاتي. عندما تسقط المادة من أعلى الأسطوانة إلى الأسفل، يساعد التأثير على تنظيف الشبكة. علاوة على ذلك، تم تجهيز العديد من طبلات الطبول بفرش خارجية تدور عكس الأسطوانة لإزالة أي حطام عالق، مما يضمن إنتاجية ثابتة قد لا تحافظ عليها الشاشة الدورانية في نفس البيئة.

حالة الاستخدام المثالية الأخرى هي استعادة النفايات الصلبة البلدية (MSW). في هذه المرافق، تعمل شاشة الطبلة كخط الدفاع الأول. يمكنه فتح الأكياس البلاستيكية وفصل النفايات العضوية الصغيرة عن العناصر الأكبر حجمًا مثل الورق المقوى أو الحاويات البلاستيكية. نظرًا لأن طبلة الحجر أقل حساسية لمعدلات التغذية المتغيرة من فاصل الشاشة الاهتزازية الدائرية ، فيمكنها التعامل مع الأحمال 'الارتفاعية' غير المتناسقة الشائعة في معالجة النفايات دون أن تفيض أو تصبح غير متوازنة.

وأخيرًا، إذا كانت العملية الخاصة بك تتطلب حلاً متنقلاً، فغالبًا ما تكون آلات غربلة الطبول هي الخيار المفضل. يسمح شكلها الأسطواني الطويل بتركيبها على هيكل بعجلات أو مجنزرة بسهولة أكبر من الشاشة الاهتزازية العريضة متعددة الأسطح . بالنسبة للمقاولين الذين ينتقلون من موقع إلى آخر لفحص التربة السطحية أو معالجة موقع البناء، توفر إمكانية النقل ووقت الإعداد السريع للحجارة المتنقلة ميزة تنافسية كبيرة مقارنة بمصانع الغربلة الثابتة.

كيف تعمل شاشات Trommel على تحسين الكفاءة

تعمل شاشات Trommel على تحسين الكفاءة من خلال توفير عملية فصل مستمرة وعالية السعة تتطلب صيانة أقل من الأنظمة الاهتزازية وتنتج منتجات نهائية أنظف من خلال حركة التقليب الفائقة.

يتم قياس كفاءة غربال الغربلة من خلال 'فعالية الغربلة' - وهي النسبة المئوية للمواد ذات الحجم الصغير التي تمت إزالتها بنجاح من التغذية. نظرًا لأن الأسطوانة توفر مساحة سطح أكبر بكثير على مسافة أطول مقارنة بالغربال الاهتزازي ، فإن المادة تتمتع بـ 'وقت بقاء' أكبر على الشبكة. تضمن هذه المدة المتزايدة للاتصال أنه حتى الغرامات التي يصعب فصلها يتم التقاطها في النهاية، مما يؤدي إلى جودة أعلى لمنتج 'الغرامات' أكثر اتساقًا.

من منظور الصيانة، تساهم بساطة آلة الغربلة في زيادة وقت تشغيل المصنع بشكل عام. يعتمد أو فاصل الشاشة الاهتزازية الدائرية الشاشة الدورانية على محركات غريبة الأطوار ونوابض ومحامل تتعرض لضغط شديد عالي التردد. في المقابل، تعمل آلة الطبلة بسرعات أقل بكثير وبأجزاء متحركة أقل. وهذا يؤدي إلى إجهاد هيكلي أقل وعمر أطول لوسائط الفحص. عندما تقوم بتقليل تكرار الغرابيل 'المعمىة' والأعطال الميكانيكية، فإن التكلفة الإجمالية لكل طن من المواد المعالجة تنخفض بشكل كبير.

علاوة على ذلك، تتميز آلات الغربلة بكفاءة عالية في 'فرك' المواد. في التعدين والإنتاج الكلي، غالبا ما تكون الحجارة مغلفة بالطين أو الغبار. تعمل عملية التدحرج داخل الأسطوانة مثل غسالة عملاقة، حيث تقوم بالتخلص من هذه الملوثات. تجعل خطوة التنظيف المسبق هذه المراحل اللاحقة، مثل الطحن الدقيق أو الفصل الإضافي بواسطة غربال اهتزازي ، أكثر كفاءة بكثير لأن التغذية تكون أنظف وأكثر تجانسًا.

ملاحظة حول حجم Trommel وإعداده

يتضمن تحديد حجم الطبلة وإعدادها الصحيح موازنة قطر الأسطوانة وطولها وسرعة الدوران مع الكثافة المحددة ومستويات الرطوبة لمواد التغذية الخاصة بك.

يحدد قطر الأسطوانة السعة، فكلما كانت الأسطوانة أوسع، زادت كمية المواد التي يمكنها معالجتها في الساعة. ومع ذلك، فإن طول الأسطوانة يحدد الكفاءة. إذا كانت الأسطوانة قصيرة جدًا، تخرج المادة من النهاية قبل أن تتاح الفرصة لجميع الغرامات للسقوط. غالبًا ما يقارن المهندسون هذا بإعداد شاشة اهتزازية ، حيث يجب حساب مساحة السطح بناءً على 'معدل انتقال' الجسيمات. بالنسبة لتطبيقات الخدمة الشاقة، يعد استخدام الأسطوانة المعززة أمرًا ضروريًا لمنع الالتواء تحت وطأة وزن الصخور الكبيرة.

يتضمن الإعداد أيضًا اختيار وسائط الفحص المناسبة. يمكنك الاختيار بين شبكة سلكية منسوجة، أو ألواح فولاذية مثقبة، أو ألواح من البولي يوريثين. في حين أن فاصل الغربال الاهتزازي الدائري غالبًا ما يستخدم شبكة دقيقة من أجل الدقة، فقد يستخدم جهاز الغربلة صفائح فولاذية ثقيلة في البداية للتعامل مع التأثير الأولي للتغذية، والانتقال إلى شبكة أكثر دقة في النهاية. يسمح هذا الإعداد المتدرج للآلة بأداء مهام متعددة — سلخ فروة الرأس الثقيلة والتصنيف الدقيق — ضمن مساحة واحدة.

وأخيرا، زاوية الميل هي معلمة الإعداد الحيوية. يتم ضبط معظم الطبلات بزاوية تتراوح من 5 إلى 10 درجات. تعمل الزاوية الأكثر انحدارًا على زيادة السرعة التي تتحرك بها المادة عبر الأسطوانة (زيادة السعة ولكن تقليل الكفاءة)، بينما تحافظ الزاوية الأقل عمقًا على المادة الموجودة في الأسطوانة لفترة أطول (زيادة الكفاءة ولكن تقليل السعة). مثلما تتطلب الغربال الاهتزازي البهلواني ضبطًا دقيقًا لإمالته الشعاعية والعرضية، يجب معايرة طبلة الطبل وفقًا لخصائص التدفق المحددة للمادة الخاصة بك لزيادة عائد الاستثمار إلى الحد الأقصى.

ملخص الأفكار الرئيسية

تظل أداة شاشة الطبلة لا غنى عنها في صناعة معالجة المواد العالمية. في حين أن الغربال الاهتزازي أو فاصل الغربال الاهتزازي الدائري قد يوفر دقة أعلى للمعادن الجافة، فإن قدرة الغربال على التعامل مع الرطوبة ومقاومة العمى وتوفير عملية 'التنظيف' تجعله الاختيار الأفضل لعمليات النفايات والسماد العضوي والتعدين الأولي. من خلال فهم التوازن الميكانيكي بين سرعة الأسطوانة، والقطر، والميل، يمكن للمشغلين تحقيق إنتاجية هائلة مع تكاليف صيانة منخفضة نسبيًا. سواء تم استخدامها كوحدة مستقلة أو جنبًا إلى جنب مع شاشة اهتزاز بهلوانية للحصول على تشطيب جيد، فإن طبلة الطبلة هي حجر الزاوية في الفصل الصناعي الفعال.
