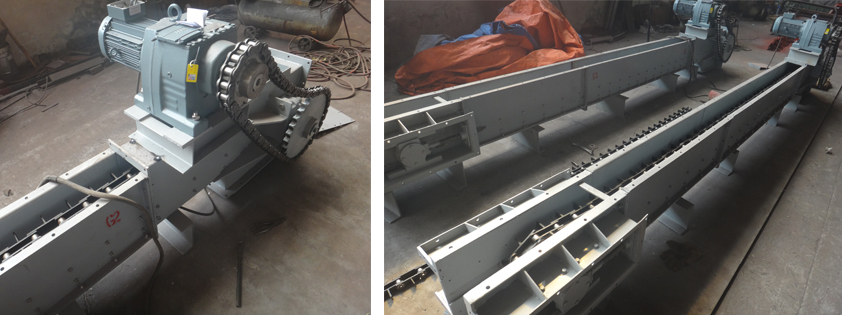

تم تصميم ناقل سلسلة الكاشطة المائلة MC كمعدات نقل للمساحيق والجسيمات والمواد السائبة ذات الكتلة الصغيرة ، ويتم نقل المواد إلى الأمام بمساعدة سلسلة الكاشطة المتحركة ، وبالتالي يتم تحقيق النقل المستمر.
ناقل سلسلة مكشطة مناسبة للتطبيق الذي يتطلب نقلًا مغلقًا بسعة ليست كبيرة جدًا ، وتخطيطًا معقدًا مع نقاط تحميل متعددة المواد بالإضافة إلى نقاط تفريغ متعددة.يمكن للناقل بسلسلة مكشطة مضمنة نقل المواد عموديًا أو بميل كبير.
المواد المراد معالجتها _____ الكثافة السائبة: _____ طن / م 3 حجم المادة: ____ مم قدرة المناولة: _____ طن / ساعة مسافة المركز من المدخل إلى المخرج: ______ م زاوية التثبيت: ________ ° مصدر طاقة التشغيل: _____V ______HZ
مكشطة ناقل الأداء الفني | ||||||
يكتب | MC16 | MC20 | MC25 | MC32 | MC40 | |
عرض الحوض الصغير | 160 | 200 | 250 | 320 | 400 | |
كثافة المواد السائبة | 0.2 ~ 1.8 طن / متر مكعب | |||||
ارتفاع Conevying | 5 ~ 30 م | |||||
قدرة النقل | السرعة م / ث | 0.16 | 0.16 | 0.16 | 0.16 | 0.16 |
القدرة م³ / ساعة | 11 | 15 | 23 | 36 | 55 | |
السرعة م / ث | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | |
القدرة م³ / ساعة | 14 | 19 | 29 | 46 | 70 | |
السرعة م / ث | 0.25 | 0.25 | 0.25 | 0.25 | 0.25 | |
القدرة م³ / ساعة | 17 | 23 | 36 | 58 | 90 | |
السرعة م / ث | 0.32 | 0.32 | 0.32 | 0.32 | 0.32 | |
القدرة م³ / ساعة | 22 | 30 | 46 | 74 | 110 |
ضرس ناقل مكشطة مدفون ، لسان ، مفكك
1. يجب أن يكون سطح سن العجلة المسننة خاليًا من الشقوق أو التآكل الشديد ، ولا يزيد التآكل الأقصى للعجلة المسننة الداعمة لسلسلة الحلقة الأفقية عن 5 مم عندما تكون درجة الميل ≤ 22 مم ، ولا تزيد عن 6 مم عندما يكون الميل 22 مم (الدائرة الأفقية المتاحة ضع السلسلة على العجلة المسننة وتحقق من المسافة بين السطح العلوي للحلقة والمحور).
2. يجب ألا يكون العجلة المسننة مضطربة محورية.يجب أن تفي الخلوص بين ضرس السلسلة الثنائية وجوانب الرف بمتطلبات التصميم ، بشكل عام لا يزيد عن 5 مم.
3. لا يوجد تشوه في لوحة الحماية وجهاز السلسلة الفرعية ، ولا توجد ظاهرة اصطدام البطاقة أثناء التشغيل.يجب ألا يكون هناك تشققات في اللسان ويجب ألا يتجاوز التآكل الأقصى 20٪ من السماكة الأصلية.
4. يجب أن تتوافق مواد وأبعاد العناصر المرنة ودبابيس القص للوصلات مع أحكام المستندات الفنية.
5. درع ناقل سلسلة مكشطة مسحوق الفحم المقاوم للأتربة بدون تشققات ، لا تشوه ، اتصال موثوق.
